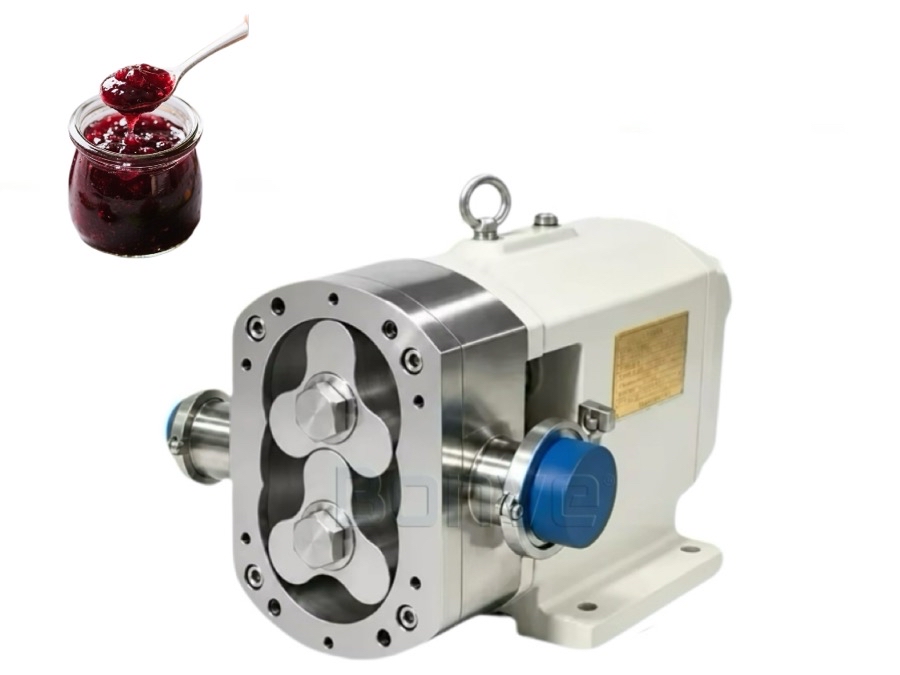

Bomba rotativa sanitária de aço inoxidável com lóbulos para transferência de geleias e frutas de alta viscosidade.
Bomba Rotativa Sanitária Bonve – Solução Premium para Recheios de Geleias e Frutas
Geleias, compotas de frutas, marmeladas e recheios de frutas são fluidos não newtonianos complexos. Frequentemente contêm alto teor de açúcar, polpa de frutas, fibras e até mesmo pedaços inteiros de frutas – o que os torna alguns dos materiais mais difíceis de bombear na indústria alimentícia.
As linhas de produção enfrentam diversos desafios críticos:
Preservando a integridade das frutas
Morangos inteiros, fatias de pêssego ou polpa de frutas cítricas devem permanecer intactos durante o transporte. O esmagamento mecânico ou o corte excessivo destroem a textura visível da fruta, reduzindo a qualidade do produto e o seu apelo para o consumidor. Uma leve ação de bombeamento não é opcional – é essencial.
Lidar com alta viscosidade e pegajosidade do açúcar
Geleias com alto teor de açúcar apresentam viscosidade extrema e forte aderência. Bombas convencionais sofrem com cavitação, sucção insuficiente e entupimento frequente. Flutuações de temperatura também podem causar cristalização ou solidificação, levando à interrupção da produção.
Sensibilidade ao cisalhamento e proteção da textura
O cisalhamento mecânico excessivo rompe as redes de pectina, causando sinérese ou perda da estrutura do gel. O resultado é um produto líquido e sem graça, que não atende aos padrões de qualidade.
Segurança higiênica e compatibilidade com CIP
A produção de geleias exige um rigoroso controle de higiene. Bombas com zonas mortas ou estruturas internas complexas tornam-se focos de proliferação de bactérias e são difíceis de limpar, aumentando o risco de contaminação e rejeições dispendiosas de lotes.
Por que escolher a Bonve para transferir geleias e recheios de frutas?
A Bonve oferece uma solução de bombeamento higiênica, confiável e que não prejudica o produto, adaptada às necessidades específicas do processamento de frutas:
Transferência suave de baixo cisalhamento
Nosso design de rotor de grande volume, combinado com a operação em baixa velocidade, garante uma ação de bombeamento suave. Os pedaços de fruta permanecem inteiros, as estruturas de pectina se mantêm intactas e sua geleia conserva sua consistência premium, semelhante a geleia – exatamente como deve ser.
Manuseio superior de substâncias viscosas com jaquetas de aquecimento.
As bombas Bonve oferecem uma poderosa capacidade de autoescorvamento. Para receitas com alto teor de açúcar ou sensíveis à temperatura, fornecemos camisas de aquecimento opcionais para manter a temperatura ideal de fluxo, evitando a cristalização do açúcar e garantindo uma transferência suave e ininterrupta – mesmo em ambientes frios.
Conformidade Higiênica Máxima
O design interno sem espaços mortos, as superfícies de contato totalmente polidas em aço inoxidável 316L e os materiais em conformidade com a FDA eliminam os riscos bacterianos. O robusto sistema de vedação mecânica impede vazamentos e protege seu valioso meio de cultivo de frutas contra contaminação externa.
Confiabilidade operacional e tempo de inatividade mínimo
Projetadas para produção pesada 24 horas por dia, 7 dias por semana, nossas bombas reduzem a manutenção não planejada, melhoram a eficiência geral da linha e proporcionam tranquilidade durante os períodos de pico.
Gerenciando alta viscosidade e aderência:Materiais como queijo cremoso ou massa de queijo derretido apresentam viscosidade e propriedades adesivas extremas. Bombas convencionais frequentemente sofrem com cavitação, baixa eficiência de sucção ou obstrução completa da tubulação.
Sensibilidade ao cisalhamento e proteção da textura:Os produtos de queijo processado são sensíveis ao cisalhamento mecânico. A rotação em alta velocidade pode causar a separação da gordura (extrusão de óleo) ou a perda da consistência cremosa desejada, prejudicando a experiência do consumidor.
Intercambiáveis
1. Rotores intercambiáveis, uma bomba multifuncional.
2. Vedação direcionada para aplicação específica, garantindo zero vazamento.
Manutenção fácil
1. Estrutura compacta, fácil de montar e desmontar.
2. Manutenção no local, fácil limpeza. Compatível com CIP e SIP.
3. Poucas peças de desgaste, baixa manutenção.
Vida longa
1. Todas as peças principais são fabricadas por CNC, com alta precisão.
2. Não há contato entre os rotores, nem entre os rotores e a câmara da bomba.
3. Seis rolamentos com disposição independente, alto equilíbrio.
4. O anel de vedação ajustável prolonga a vida útil do eixo.
5. Ajuste síncrono da chave do eixo, sem problemas de colisão do rotor.
A Bonve possui uma vantagem sobre a bomba de lóbulos que nenhuma outra empresa consegue igualar.
1. Rotor:O erro dos rotores processados por CNC é extremamente pequeno. O rotor exclusivo veda perfeitamente a entrada e a saída da bomba. O grau de vácuo da bomba chega a -0,095 MPa. O material e o tipo do rotor podem ser selecionados de acordo com as características do produto bombeado.
2. Eixo: O eixo de transmissão é processado por um centro de usinagem CNC, que possui características de alta precisão, alta resistência à flexão e forte resistência ao desgaste.
3. Cavidade da bomba: A cavidade da bomba é selada por uma tampa que pode ser aberta rapidamente, permitindo uma manutenção ágil. O corpo da bomba é fabricado por usinagem CNC.
4. Engrenagens:Engrenagens síncronas de alta precisão e alto padrão apresentam bom engrenamento, transmissão suave, baixo ruído e excelente capacidade de carga.
5. Selo mecânico:O material e o tipo de vedação são selecionados de acordo com as características do produto bombeado, para garantir zero vazamento, ausência de poluição e uma produção mais ecológica.
6. Rolamentos: Seis mancais dispostos separadamente aumentam a concentricidade da operação da bomba, melhoram a capacidade de carga do eixo e tornam o funcionamento da bomba mais estável, aumentando assim a vida útil do eixo e do selo mecânico.
7. Caixa de engrenagens: A caixa de engrenagens é processada por CNC, com alta precisão, alta concentricidade e grande versatilidade.
8. Eixo:Utilizamos estrias nos rolamentos e no eixo, o que reduz a probabilidade de deslizamento da bomba. As estrias de alta precisão proporcionam um funcionamento mais suave da bomba e uma vida útil muito superior à de bombas similares.
More applications
In addition to chocolate transfer applications,Bonve stainless steel lobe pumps are widely used in the food, dairy, confectionery, beverage, and wine industries. Typical transfer media include: condensed milk, cheese, mayonnaise, yogurt, honey, syrup, sucrose, ketchup, tomato paste, butter, concentrated juice, jam, ice cream, yeast slurry, meat paste, jelly, condiments, soy protein, various beverages, and wine.
Working Principle
Bonve lobe pumps basically consist of two lobe rotors, which rotate synchronously driven by a pair of synchronous gears in the gearbox. The rotors are driven by the main shaft and sub-shaft to rotate in a synchronous reverse direction, which changes the pump capacity, builds up high vacuum and discharge pressure, thus an efficient pumping is formed. Gap is kept between the rotors and between the pump casing, no friction, long life, no damage, no physical and chemical reaction to the pumped products.
Bi-wing rotor diagram
Tri-lobe rotors diagram
Main Parts of the Complete Pump
Bonve complete pumps are usually composed of bare shaft pump, coupling and its guard, geared motor and baseplae. With your order, bare shaft pump or complete pump is supplied.
Bare Shaft Pump Structure
Based on the port direction, we have the pump with horizontal port and vertical port to meet your site installation.
Structure Details
Complete Pump Types
Technical Parameters
|
Model |
Displace -ment |
RPM |
Flow |
Dis. Pre. |
Power |
Vacuum |
Port size |
Max viscosity |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Note:
1. Tested medium: water.
2. Speed, flow rate, electrical power and pressure will be varified according to different product properties.
Selection Guidelines
|
Your Industry |
|
||
|
About pump medium |
Name: |
||
|
Density (g/m³): |
|||
|
Viscosity (mPa.s): |
|||
|
Temperature (℃): |
|||
|
PH value: |
|||
|
Solid content (%): |
|||
|
Solid size (mm): |
|||
|
Suction side |
Pressure: Positive ( ) bar; Negtive ( ) bar |
How high (m): |
|
|
Suction pipe length (m): |
Diameter (mm): |
||
|
Bends (Pcs): |
T-piece (Pcs): |
Valves (Pcs): |
|
|
Discharge side |
Pressure (Mpa): |
||
|
Vertical delivery pipe length (m): Total delivery pipe length (m): |
Diameter (mm): |
||
|
Bends (Pcs): |
T-piece (Pcs): |
Valves (Pcs): |
|
|
Required flow rate (L/H) |
Operating flow: |
Max. flow: |
|
|
Pump material required |
SS304 ( ) SS316 ( ) SS316L ( ) Duplex stainless steel ( ) |
||
|
Motor required |
Phase: Single ( ) Three ( ) |
Voltage (V): |
Frequency (Hz): |
|
IP grade: |
Energy efficiency: |
Anti-explosive: |
|
|
Installation type |
Fixed ( ) |
Movable ( ) |
Fixed with adjusting feet ( ) |
|
Others |
|
||
8 steps for your guideline to select Bonve pump
1. Your product name
2. Product viscosity in pump, line and at rest
3. Are there any solids present, if so what are they and percentage concentration
4. Specific gravity
5. Capacity required
6. Pumping temperature
7. Discharge pressure or sketch of pipework system
8. Suction pressure or sketch of pipework system
About us
BONVE is a Chinese leading manufacturer in ROTARY LOBE PUMPS and HOMOGENIZER MIXERS. Providing its customers with customized pumping and mixing solutions and solving their problems during the production.
Bonve pumps and mixers are widely used in food, dairy, beverages, chemical, pulp&paper, soaps&detergents, pharmaceuticals, pesticide, coatings etc. By 2024, Bonve served 8,000+ customers in various industries and 100,000+ pumps running in the worldwide.
Time and again companies specify Bonve pumps as the "standard" equipment for their manufacturing processed. We are looking forward to be partner with you.
Certificate
Bonve ISO9001, ISO14001, ISO45001 certificates ensure quality consistency, compliance reliability, environmental responsibility, and operational efficiency, delivering trustworthy and sustainable partnerships for our clients.
With CE and FDA certificates,Bonve pumps are globally recognized. These certificates open doors to major markets, and they're a testament to our pumps excellence for you.
How customers' comments on Bonve Lobe pump
Comment on the pumps surface finish
Trabalhamos com um revendedor do setor alimentício e eles estão muito satisfeitos com o acabamento liso da superfície da bomba de lóbulos Bonve e com o preço.
Se sua equipe enfrenta problemas semelhantes — sejam materiais de qualidade inferior, acabamentos inconsistentes ou equipamentos fora das normas — entre em contato. Estamos aqui para proporcionar a mesma tranquilidade e desempenho às suas operações.
Feedback sobre a estrutura interna e o funcionamento da bomba de lóbulos Bonve
Trabalhamos com empresas do setor químico e elas estão satisfeitas com o funcionamento silencioso e suave de nossas bombas. Se você deseja se livrar desses problemas de uso com suas bombas atuais, estamos prontos para fornecer a mesma solução de alto valor agregado.
Perguntas frequentes
1. Política de Garantia
Padrão: 15 meses a partir da data de fabricação.
Serviço: Substituição gratuita de peças em até 3 dias úteis para problemas de qualidade não relacionados a mau uso.
Garantia estendida: Disponível mediante solicitação (por exemplo, para projetos).
2. Orientações de Operação
Acompanha manual completo em inglês (instalação, operação) e arquivos de treinamento (manutenção, solução de problemas).
Suporte técnico remoto disponível, se necessário.
3. Arranjo de Envio
Estabeleça parcerias com agentes de carga confiáveis; ofereça suporte para frete marítimo (padrão) ou aéreo.
Informe o porto/aeroporto mais próximo para que possamos cotar o frete CIF (custo + seguro + frete).
4. Condições de Pagamento
TT (Transferência Telegráfica) ou LC (Carta de Crédito).
5. Prazo de Entrega
Bombas de eixo nu: 7 dias úteis (padrão).
Bombas completas com motor: 20 dias úteis (padrão).
6. Embalagem
Caixas de madeira compensada maciça, isentas de fumigação.
7. Confirmação das especificações da pré-encomenda
Enviamos um formulário de especificações (vazão, altura manométrica, etc.) para confirmação; desenhos técnicos/fotos disponíveis, se necessário.
8. Suporte pós-garantia
Peças pré-pagas (preços preferenciais, entrega em 3 a 5 dias úteis).
Suporte técnico presencial/remoto pago; planos de manutenção anual personalizados para clientes de longa data.
9. Soluções Personalizadas
Suportado: Ajuste de material (aço inoxidável/ferro fundido), parâmetros (vazão/altura manométrica) ou design (vertical/móvel).
Prazo de entrega: 20 a 30 dias úteis (varia conforme a complexidade); atualizações sobre o andamento do projeto serão fornecidas.
