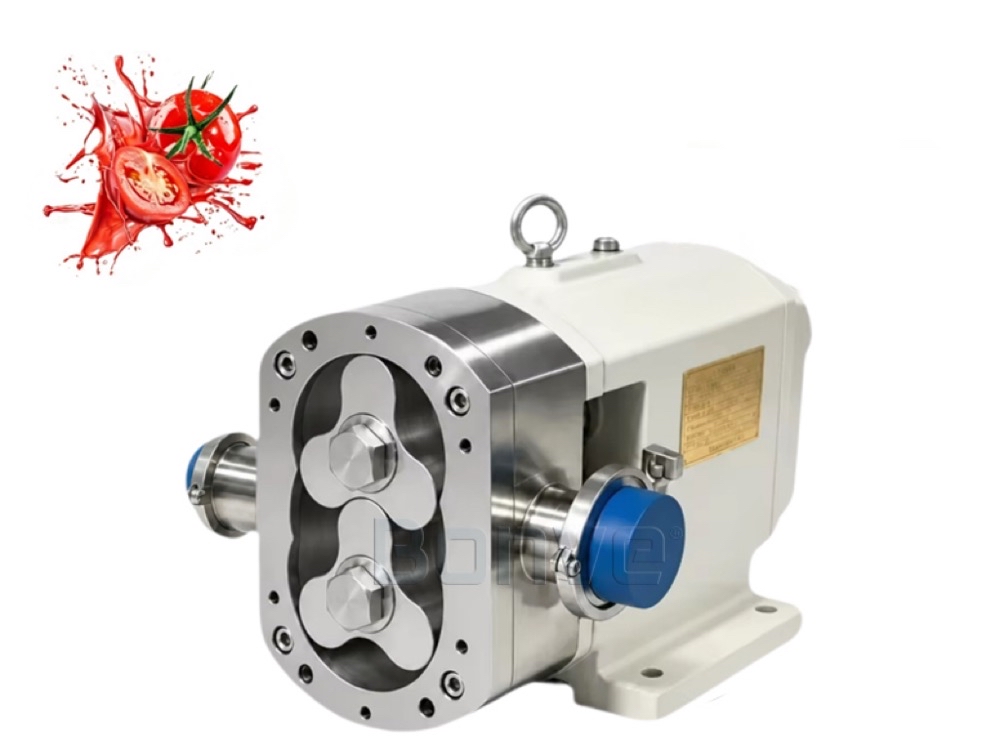

Bomba de Lóbulos Rotativos de Aço Inoxidável de Grau Alimentício para Ketchup
O ketchup, como um fluido não newtoniano típico, impõe exigências extremamente altas aos equipamentos de transporte durante a produção, processamento, concentração, armazenamento, enchimento e transporte. Suas propriedades físicas — como alta viscosidade, alto teor de sólidos particulados e sensibilidade ao cisalhamento — frequentemente apresentam desafios significativos aos métodos convencionais de transporte.
Desafios na Indústria de Transporte de Molho de Tomate
1. Viscosidade Extremamente Alta
O concentrado de tomate normalmente possui viscosidade muito alta, fazendo com que bombas centrífugas convencionais apresentem uma queda acentuada de eficiência nessas condições — às vezes não conseguindo aspirar ou transportar o fluido, resultando em bloqueios na tubulação e paradas de produção.
2. Proteção do Teor de Sólidos e da Integridade das Partículas
O molho de tomate geralmente contém sementes de tomate, fibras ou pedaços em cubos (como tomates picados). Se a folga interna da bomba for muito pequena ou a vazão for muito alta, as partículas podem ser esmagadas ou comprimidas, comprometendo a textura e as características sensoriais do produto.
3. Sensibilidade ao Cisalhamento
O ketchup é altamente sensível às forças de cisalhamento. Bombas de alta velocidade podem danificar sua estrutura de fibras e consistência, causando "exsudação" ou afinamento da textura, o que afeta a classificação do produto final.
4. Requisitos Rigorosos de Higiene e Limpeza
Como um meio de grau alimentício, o transporte de ketchup deve estar em conformidade com os padrões sanitários FDA ou 3A. O molho é propenso ao acúmulo e fermentação em cantos mortos; vedações mecânicas tradicionais ou projetos de câmaras de bomba que não permitem CIP e SIP podem resultar em contaminação microbiana acima dos limites permitidos.
5. Desgaste do Equipamento e Falha da Vedação
O molho de tomate é levemente ácido e contém partículas que podem causar desgaste abrasivo nos componentes da bomba durante o fluxo em alta velocidade. Projetos convencionais de vedação são suscetíveis a danos causados por alta pressão ou entrada de partículas, resultando em tempo de inatividade e manutenção dispendiosos.
Bonve, como um "especialista em fornecimento" na indústria de molho de tomate
A Bonve oferece a mais ampla gama de suas Bombas de Lóbulos Rotativos para a indústria de ketchup. Como um excelente fabricante de bombas, nossas fortes barreiras técnicas tornaram-se uma poderosa ajuda para a reforma e inovação das nossas bombas Bonve. Até agora, as bombas Bonve evoluíram para a quarta geração e estão maduras.
Intercambiável
1. Rotores intercambiáveis, uma bomba com múltiplas finalidades.
2. Vedação direcionada para aplicações específicas, garantindo vazamento zero.
Fácil manutenção
1. Estrutura compacta, fácil montagem e desmontagem.
2. Manutenção no local, fácil limpeza. Compatível com CIP e SIP.
3. Poucas peças de desgaste, baixa manutenção.
Longa vida útil
1. Todas as peças principais são processadas por CNC, fabricação de alta precisão.
2. Não há contato entre os rotores, nem entre os rotores e a câmara da bomba.
3. Seis rolamentos com disposição separada, alto equilíbrio.
4. Anel de vedação ajustável prolonga a vida útil do eixo.
5. Ajuste síncrono da chave do eixo, sem problema de colisão do rotor.
A Bonve possui uma vantagem sobre bombas de lóbulos que nenhuma outra empresa consegue igualar.
1. Rotor: O erro dos rotores processados por CNC é extremamente pequeno. O rotor exclusivo veda perfeitamente a entrada e a saída da bomba. O grau de vácuo da bomba chega a -0.095MPA. O material e o tipo de rotor podem ser selecionados de acordo com as características do produto bombeado.
2. Eixo: O eixo de transmissão é processado por centro de usinagem CNC, apresentando alta precisão, alta resistência à flexão e forte resistência ao desgaste.
3. Cavidade da bomba: A cavidade da bomba é vedada por uma tampa de bomba que pode ser aberta rapidamente, permitindo manutenção rápida da bomba. O corpo da bomba é processado por usinagem CNC.
4. Engrenagens: Engrenagens síncronas de alta precisão e alto padrão possuem bom engrenamento, transmissão suave, baixo ruído e excelente capacidade de carga.
5.Selo mecânico:O material e o tipo do selo são selecionados de acordo com as características do produto bombeado, para garantir zero vazamento, ausência de poluição e uma produção mais ecológica.
6.Rolamentos:Seis rolamentos dispostos separadamente aumentam a concentricidade da operação da bomba, melhoram a capacidade de carga do eixo e tornam o funcionamento da bomba mais estável, aumentando assim a vida útil do eixo e do selo mecânico.
7.Caixa de engrenagens:A caixa de engrenagens é processada por CNC, com alta precisão, alta concentricidade e forte versatilidade.
8.Eixo principal:Usamos estrias nos rolamentos e no eixo principal, tornando a bomba menos propensa a deslizar. As estrias de alta precisão fazem a bomba funcionar de forma mais suave, e a vida útil é muito maior do que a de produtos similares.
Mais aplicações
Além das aplicações de transferência de ketchup, as bombas de lóbulos de aço inoxidável Bonve são amplamente utilizadas nas indústrias alimentícia, de laticínios, confeitaria, bebidas e vinho. Os meios de transferência típicos incluem: chocolate, leite condensado, queijo, maionese, iogurte, mel, xarope, sacarose, ketchup, pasta de tomate, manteiga, suco concentrado, geleia, sorvete, leite, pasta de levedura, pasta de carne, gelatina, condimentos, proteína de soja, várias bebidas e vinho.

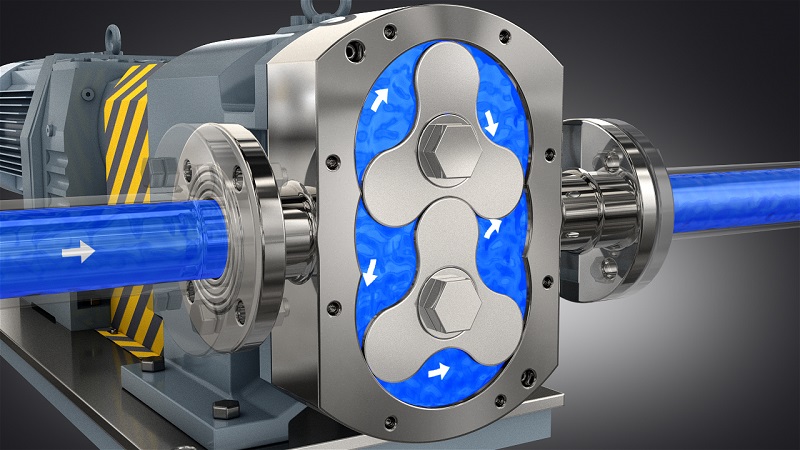

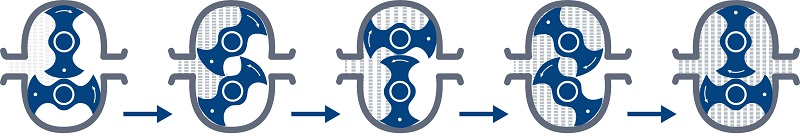

Princípio de funcionamento
Bombas de lóbulos Bonvebasicamente consistem em dois rotores de lóbulos, que giram sincronizadamente acionados por um par de engrenagens sincronizadas na caixa de engrenagens. Os rotores são acionados pelo eixo principal e pelo eixo secundário para girar em direção reversa sincronizada, o que altera a capacidade da bomba, cria alto vácuo e pressão de descarga, formando assim um bombeamento eficiente. É mantida uma folga entre os rotores e entre a carcaça da bomba, sem atrito, com longa vida útil, sem danos e sem reação física ou química nos produtos bombeados.
Diagrama do rotor de dois lóbulos

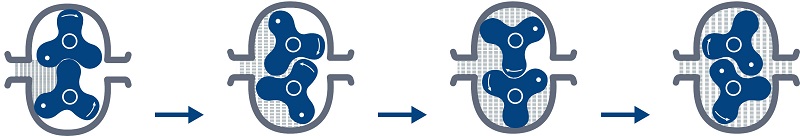

Diagrama dos rotores de três lóbulos

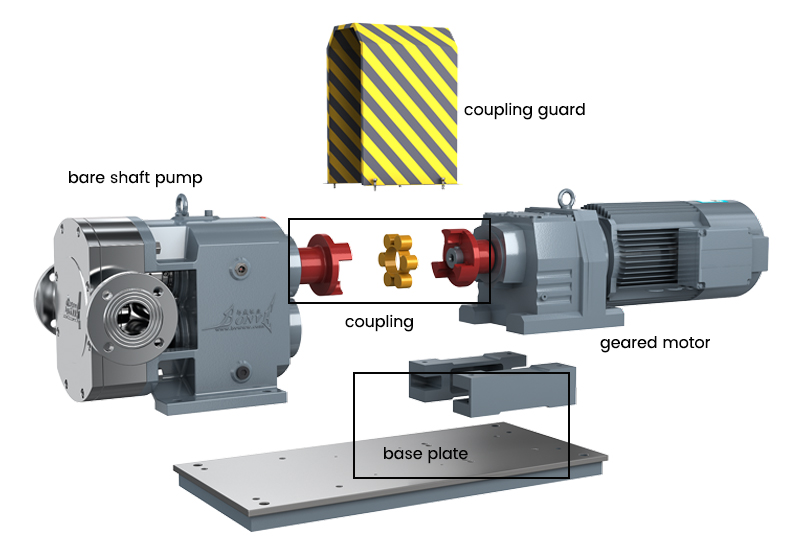

Principais partes da bomba completa

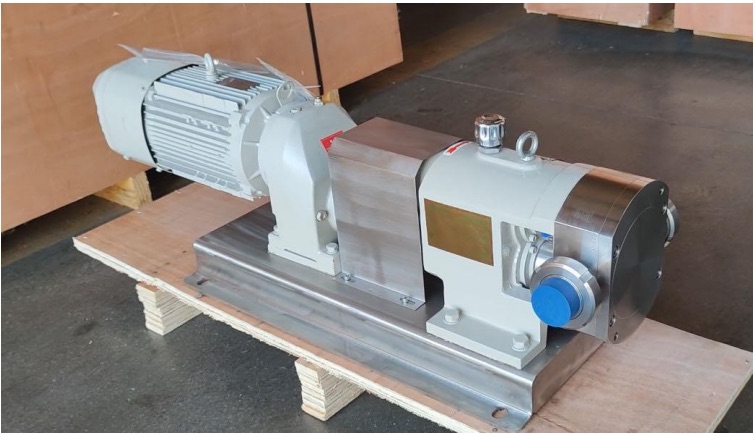

As bombas completas Bonve geralmente são compostas por bomba com eixo livre, acoplamento e sua proteção, motorredutor e base. De acordo com seu pedido, é fornecida a bomba com eixo livre ou a bomba completa.
Estrutura da bomba com eixo livre

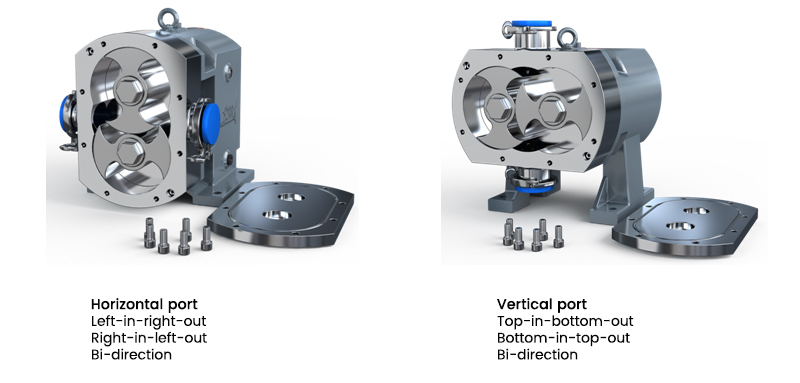

Com base na direção das portas, temos bombas com porta horizontal e porta vertical para atender à instalação no local.

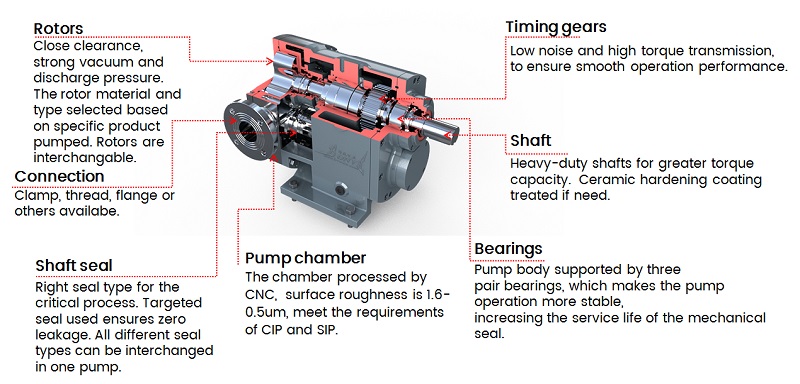

Detalhes da estrutura

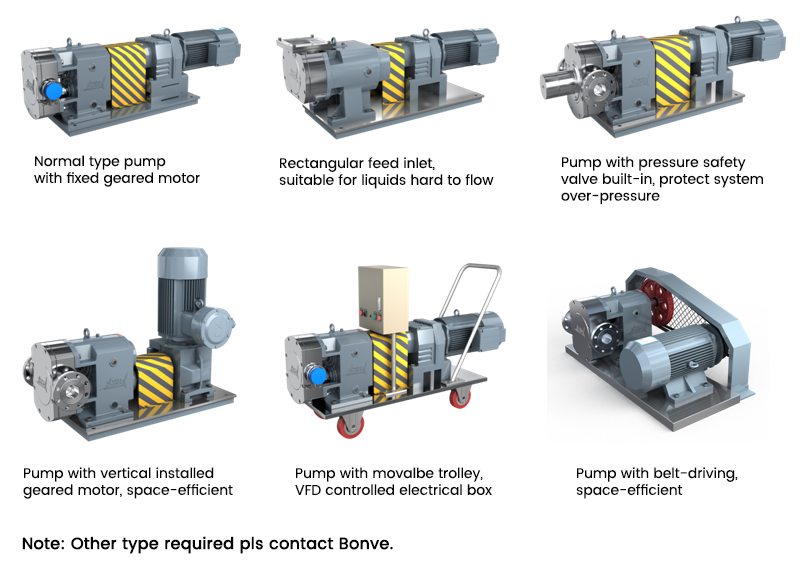

Tipos de bombas completas
Parâmetros técnicos
|
Modelo |
Deslocamento -mento |
RPM |
Vazão |
Pressão de descarga |
Potência |
Vácuo |
Tamanho da porta |
Máxima viscosidade |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Observação:
1. Meio testado: água.
2. A velocidade, a vazão, a potência elétrica e a pressão serão verificadas de acordo com as diferentes propriedades do produto.
Diretrizes de seleção
|
Sua indústria |
|
||
|
Sobre o meio da bomba |
Nome: |
||
|
Densidade (g/m³): |
|||
|
Viscosidade (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de PH: |
|||
|
Teor de sólidos (%): |
|||
|
Tamanho dos sólidos (mm): |
|||
|
Lado de sucção |
Pressão: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Comprimento do tubo de sucção (m): |
Diâmetro (mm): |
||
|
Curvas (unid.): |
Conexão em T (unid.): |
Válvulas (unid.): |
|
|
Lado de descarga |
Pressão (Mpa): |
||
|
Comprimento vertical do tubo de descarga (m): Comprimento total do tubo de entrega (m): |
Diâmetro (mm): |
||
|
Curvas (unid.): |
Peça em T (unid.): |
Válvulas (unid.): |
|
|
Taxa de fluxo necessária (L/H) |
Fluxo de operação: |
Fluxo máximo: |
|
|
Material da bomba necessário |
SS304 ( ) SS316 ( ) SS316L ( ) Aço inoxidável duplex ( ) |
||
|
Motor necessário |
Fase: Monofásico ( ) Trifásico ( ) |
Tensão (V): |
Frequência (Hz): |
|
Grau IP: |
Eficiência energética: |
Antiexplosivo: |
|
|
Tipo de instalação |
Fixo ( ) |
Móvel ( ) |
Fixo com pés de ajuste ( ) |
|
Outros |
|
||
8 etapas para sua orientação na seleção da bomba Bonve
1. Nome do seu produto
2. Viscosidade do produto na bomba, na linha e em repouso
3. Existem sólidos presentes? Se sim, quais são e qual a concentração percentual
4. Gravidade específica
5. Capacidade necessária
6. Temperatura de bombeamento
7. Pressão de descarga ou esboço do sistema de tubulação
8. Pressão de sucção ou esboço do sistema de tubulação
Sobre nós

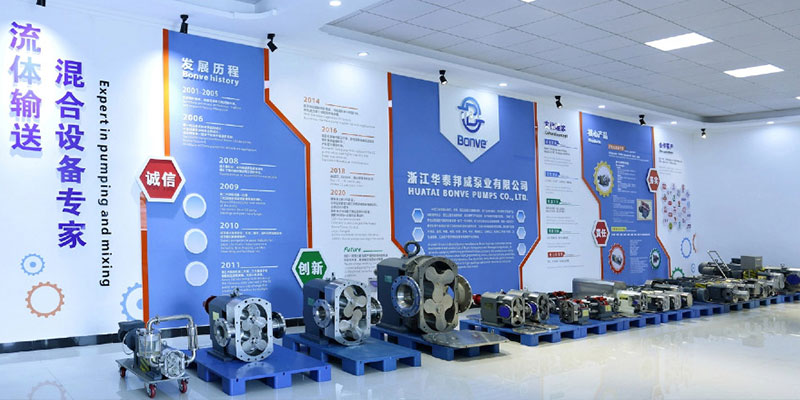

BONVE é um fabricante chinês líder de BOMBAS DE LÓBULO ROTATIVO e MISTURADORES HOMOGENEIZADORES. Fornecendo aos seus clientes soluções personalizadas de bombeamento e mistura e resolvendo seus problemas durante a produção.
As bombas e misturadores Bonve são amplamente utilizados em alimentos, laticínios, bebidas, produtos químicos, celulose e papel, sabões e detergentes, produtos farmacêuticos, pesticidas, revestimentos etc. Até 2024, a Bonve atendeu mais de 8.000 clientes em diversos setores e mais de 100.000 bombas em funcionamento em todo o mundo.
Repetidamente, empresas especificam as bombas Bonve como o equipamento "padrão" para seus processos de fabricação. Estamos ansiosos para ser parceiros com você.
Certificado
Os certificados ISO9001, ISO14001 e ISO45001 da Bonve garantem consistência de qualidade, confiabilidade de conformidade, responsabilidade ambiental e eficiência operacional, proporcionando parcerias confiáveis e sustentáveis para nossos clientes.
Com os certificados CE e FDA, as bombas Bonve são reconhecidas globalmente. Esses certificados abrem portas para grandes mercados e são uma prova da excelência das nossas bombas para você.
Como são os comentários dos clientes sobre a bomba de lóbulo Bonve
Comentário sobre o acabamento da superfície das bombas
Trabalhamos com um revendedor na indústria alimentícia e eles estão muito satisfeitos com o acabamento superficial liso da bomba de lóbulo Bonve e com o preço.
Se sua equipe está lidando com pontos problemáticos semelhantes — sejam materiais inferiores, acabamentos inconsistentes ou equipamentos fora de conformidade — vamos nos conectar. Estamos aqui para oferecer a mesma tranquilidade e desempenho às suas operações.
Feedback sobre a estrutura interna e o funcionamento da bomba de lóbulo Bonve
Trabalhamos com empresas da indústria química e elas estão satisfeitas com o funcionamento silencioso e suave da nossa bomba. Se você deseja se livrar desses problemas de uso das suas bombas existentes, estamos prontos para fornecer a mesma solução de alto valor.
Perguntas frequentes
1. Política de garantia
Padrão: 15 meses a partir da data de fabricação.
Serviço: Peças de reposição gratuitas em até 3 dias úteis para problemas de qualidade não causados por fatores humanos.
Garantia estendida: Disponível mediante solicitação (por exemplo, para projetos).
2. Orientação de operação
Fornecido com manual completo em inglês (instalação, operação) e arquivos de treinamento (manutenção, solução de problemas).
Suporte técnico remoto disponível se necessário.
3. Organização de envio
Parceria com agentes de transporte confiáveis; suporte para transporte marítimo (padrão) ou aéreo.
Informe seu porto/aeroporto mais próximo para cotações CIF (custo + seguro + frete).
4. Termos de pagamento
TT (Transferência Telegráfica) ou LC (Carta de Crédito).
5. Prazo de entrega
Bombas com eixo livre: 7 dias úteis (padrão).
Bombas completas com motor: 20 dias úteis (padrão).
6. Embalagem
Caixas sólidas de madeira compensada sem necessidade de fumigação.
7. Confirmação das especificações antes do pedido
Enviamos um formulário de especificações (vazão, altura manométrica etc.) para confirmação; desenhos técnicos/fotos disponíveis se necessário.
8. Suporte pós-garantia
Peças pagas (preços preferenciais, entrega em 3-5 dias úteis).
Assistência técnica paga no local/remota; planos anuais personalizados de manutenção para clientes de longo prazo.
9. Soluções personalizadas
Suporte: Ajuste de material (aço inoxidável/ferro fundido), parâmetros (vazão/altura manométrica) ou design (vertical/móvel).
Prazo de entrega: 20-30 dias úteis (varia conforme a complexidade); atualizações de progresso fornecidas.
