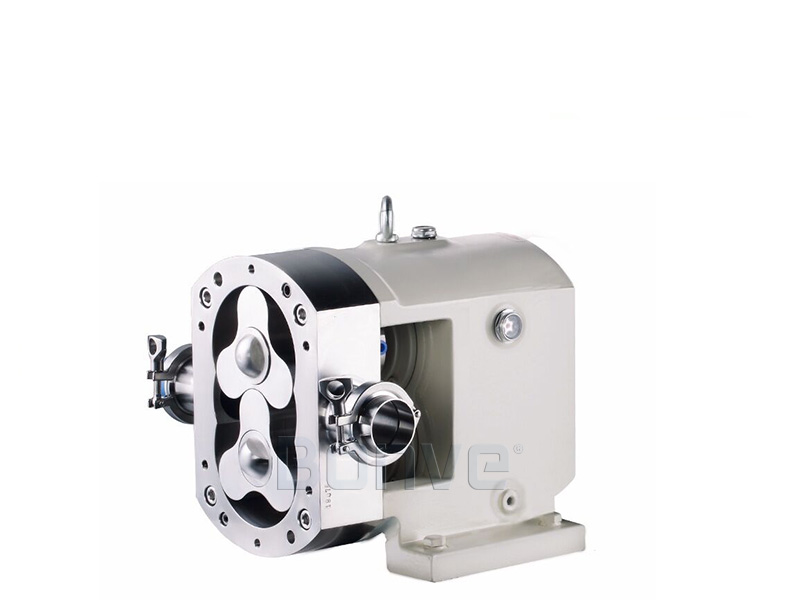

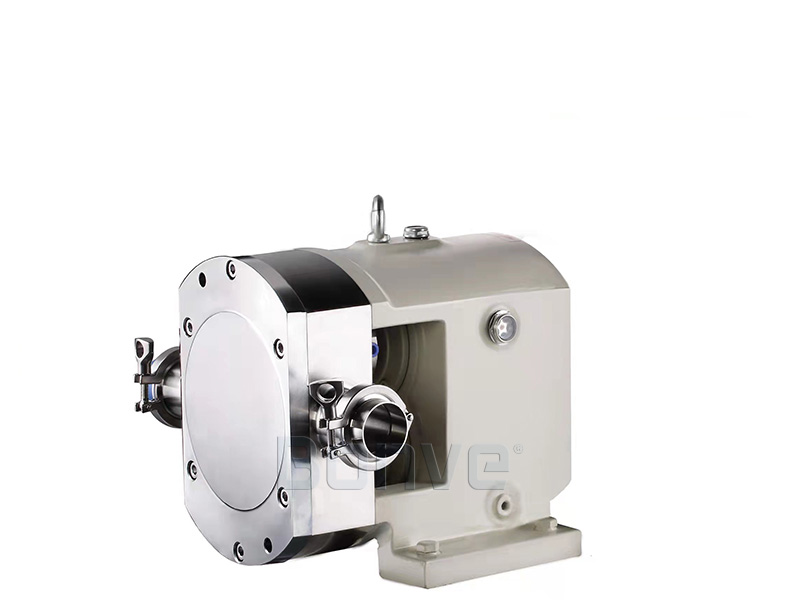

Bomba de lobo rotativa SS316 higiênica para várias transferências de molho
Bonve: soluções de bomba do lobo rotativo para produção de molho
O desafio
Um fabricante de molho líder lutou para transferir produtos de alta viscosidade, como pasta de pimenta e molhos grossos Bombas existentes ingredientes danificados por meio de forças de cisalhamento excessivas e custos de alto manutenção incorridos de substituições frequentes de peças
A solução
Bonve forneceu suas bombas de lobo rotativas de qualidade alimentar com:
- 316/316L Peças molhadas de aço inoxidável (compatível com FDA)
- Superfícies ultra-suaves (<1 6îm rugosidade) para processos higiênicos de CIP/SIP
-Operação de baixa velocidade e baixo cisalhamento para preservar a textura e o sabor integridade
- lidar com viscosidades de até 100.000 MPa · s
-Design do rotor bi-asa para molhos carregados de partículas e vedações mecânicas de levezios zero
Os resultados
Preservação da qualidade: Mantida a consistência original e a consistência do molho de Chili Paste
Eficiência de custos: 60% menos intervenções de manutenção devido à desmontagem fácil e aos componentes duráveis
Boost de produtividade: 30% de taxas de transferência mais rápidas ativaram o processamento ininterrupto em lote
Sobre Bonve Rotary Lobo Bomba
Bonve Rotary Lobo Bombas é uma bomba de deslocamento positiva especializadaCom seu design de elementos de bomba sem contato, a capacidade de cobrir uma ampla gama de aplicações na indústria O design higiênico, a construção de aço inoxidável anticorrosivo e a ação de bombeamento suave há muito estabelecem essas bombas em alimentos, bebidas, laticínios e farmacêuticosIndústrias
Recursos Include:
● ¢ Transferência suave de delicados sólidos suspensos
● ¢ operação bidirecional
● ¢ Tamanho compacto com alto desempenho e baixa entrada de energia
● ¢ Capacidade de bombear mídia sensível ao cisalhamento
● ¢ Manutenção fácil
Bombas do lóbulo do fotãoBasicamente, consistem em dois rotores do lobo, que giram de maneira síncrona acionada por um par de engrenagens síncronas na caixa de engrenagens Os rotores são acionados pelo eixo principal e pelo eixo para girar em uma direção reversa síncrona, que altera a capacidade da bomba, aumenta a pressão de vácuo e descarga de alto vácuo, portanto, é formado um bombeamento eficiente A lacuna é mantida entre os rotores e entre a carcaça da bomba, sem atrito, vida longa, sem danos, sem reação física e química aos produtos bombados
·Diagrama do rotor bi-asa
·
·Diagrama dos rotores de três lóbulos
·
Partes principais da bomba completa

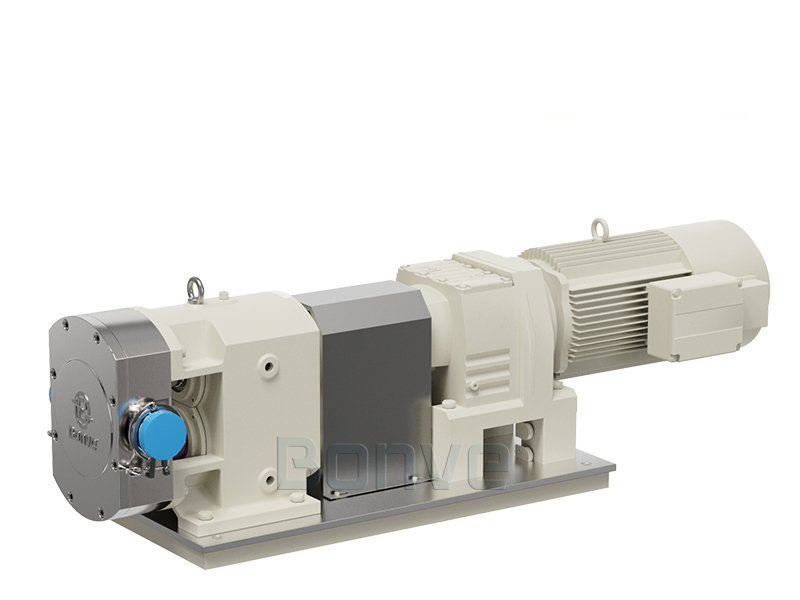

As bombas completas do Bonve são geralmente compostas de bomba de eixo nu, acoplamento e sua guarda, motor de engrenagem e placa de base Com seu pedido, a bomba de eixo nu ou a bomba completa é fornecida
Estrutura da bomba de eixo nua
Detalhes da estrutura
A Bonve tem uma vantagem sobre o lobo Pump que nenhuma outra empresa pode corresponder
1. Rotor: O erro dos rotores processados pelo CNC é extremamente pequeno O rotor exclusivo sela perfeitamente a entrada e a saída da bomba O grau de vácuo da bomba é de até -0 095MPA O material e o tipo do rotor podem ser selecionados de acordo com as características do produto bombeado
2. Haste: O eixo de transmissão é processado pelo CNC Maixining Center, WHIChpossui características de alta precisão, alta resistência à flexão e forte resistência ao desgaste
3. Cavidade da bomba: A cavidade da bomba é selada por uma tampa da bomba que pode ser aberta rapidamente, permitindo a manutenção rápida da bomba O corpo da bomba é processado pelo CNC Machinemg
4. Engrenagens: As engrenagens síncronas de alta precisão e alto padrão têm boa malha, transmissão suave, baixo ruído e excelente capacidade de rolamento
5. Vedação mecânica: O material e o tipo de vedação são selecionados de acordo com a característica do produto bombeado, para garantir vazamento zero, sem poluição e mais produção ambiental
6. Rolamentos: Seis rolamentos dispostos em um arranjo separado aumentam a concordicidade da operação da bomba, aumentam a capacidade do rolamento do eixo e tornam a bomba funcionando mais estável, aumentando assim a vida útil do serviço do eixo e da vedação mecânica
7. Caixa de engrenagens: A caixa de engrenagens é processada pelo CNC, com alta precisão, heuConcenticidade do GH e forte versatilidade
8. Fuso: Usamos splines os rolamentos e o eixo, torna a bomba menos provável de escapar O spline de alta precisão faz com que a bomba funcione mais suavemente e a vida útil é muito maior que a de seus pares
Tipos de bomba completos
Parâmetros técnicos
Modelo | Deslocar -O | RPM | Fluxo | Dis Pré | Poder | Vácuo | Tamanho da porta | Máx viscosidade |
| (L/r) | (r/min) | (mâ³/h) | (MPA) | (KW) | (MPA) | (mm) | (cp) |
25BV12-05 | 0. 06 | 10-1000 | 0-0. 5 | 0-1. 2 | 0. 37-1. 1 | -0. 080 | 25 | 1,500,000 |
40BV12-2 | 0. 15 | 10-1000 | 0-2 | 0-1. 2 | 0. 75-2. 2 | -0. 080 | 40 | 1,500,000 |
50BV12-5 | 0. 32 | 10-800 | 0-5 | 0-1. 2 | 1. 5-4 | -0. 085 | 50 | 1,500,000 |
65BV12-10 | 0. 65 | 10-600 | 0-10 | 0-1. 2 | 2. 2-7. 5 | -0. 085 | 65 | 1,500,000 |
80BV12-20 | 1. 74 | 10-500 | 0-20 | 0-1. 2 | 4-15 | -0. 095 | 80 | 1,500,000 |
90BV12-30 | 2. 60 | 10-500 | 0-30 | 0-1. 2 | 5. 5-22 | -0. 095 | 100 | 1,500,000 |
100BV12-40 | 3. 65 | 10-500 | 0-40 | 0-1. 2 | 7. 5-30 | -0. 095 | 100 | 1,500,000 |
125BV12-50 | 4. 60 | 10-500 | 0-50 | 0-1. 2 | 7. 5-37 | -0. 095 | 125 | 1,500,000 |
140BV12-70 | 6. 10 | 10-500 | 0-70 | 0-1. 2 | 11-45 | -0. 095 | 150 | 1,500,000 |
150BV12-80 | 7. 63 | 10-500 | 0-80 | 0-1. 2 | 11-55 | -0. 095 | 150 | 1,500,000 |
200BV12-120 | 11. 56 | 10-400 | 0-120 | 0-1. 2 | 15-75 | -0. 095 | 200 | 1,500,000 |
250BV12-150 | 14. 22 | 10-400 | 0-150 | 0-1. 2 | 18. 5-90 | -0. 095 | 250 | 1,500,000 |
300BV12-200 | 20. 80 | 10-300 | 0-200 | 0-1. 2 | 22-110 | -0. 095 | 300 | 1,500,000 |
350BV12-300 | 32. 60 | 10-250 | 0-300 | 0-1. 2 | 45-160 | -0. 095 | 350 | 1,500,000 |
400BV12-400 | 50. 40 | 10-250 | 0-400 | 0-1. 2 | 55-200 | -0. 095 | 400 | 1,500,000 |
Observação:
1 Médio testado: água A densidade, a viscosidade e a temperatura do seu líquido são necessárias para fornecer ao escolher a bomba
2 Velocidade, vazão, energia elétrica e pressão serão variadas de acordo com diferentes propriedades líquidas
3 O tamanho da porta pode ser alterado conforme necessário
Diretrizes de seleção
Sua indústria |
| ||
Sobre o meio da bomba | Nome: | ||
Densidade (G/Mâ³): | |||
Viscosidade (MPA S): | |||
Temperatura (●): | |||
Valor do pH: | |||
Conteúdo sólido (%): | |||
Tamanho sólido (mm): | |||
Lado de sucção | Pressão: Positiva () Bar; Barra () negativa | Quão alto (M): | |
Comprimento do tubo de sucção (m): | Diâmetro (mm): | ||
Dobras (PCs): | Tince T (PCs): | Válvulas (PCs): | |
Lado de descarga | Pressão (MPA): | ||
Comprimento do tubo de entrega vertical (M): Comprimento total do tubo de entrega (M): | Diâmetro (mm): | ||
Dobras (PCs): | Tince T (PCs): | Válvulas (PCs): | |
Taxa de fluxo necessária (l/h) | Fluxo operacional: | Máx fluxo: | |
Material da bomba necessário | Ss304 () ss316 () ss316l () aço inoxidável duplex () | ||
Motor necessário | Fase: único () Três ( ) | Tensão (v): | Frequência (Hz): |
Grau de IP: | Eficiência energética: | Anti-explosivo: | |
Tipo de instalação | Fixo ( ) | Móvel () | % |
