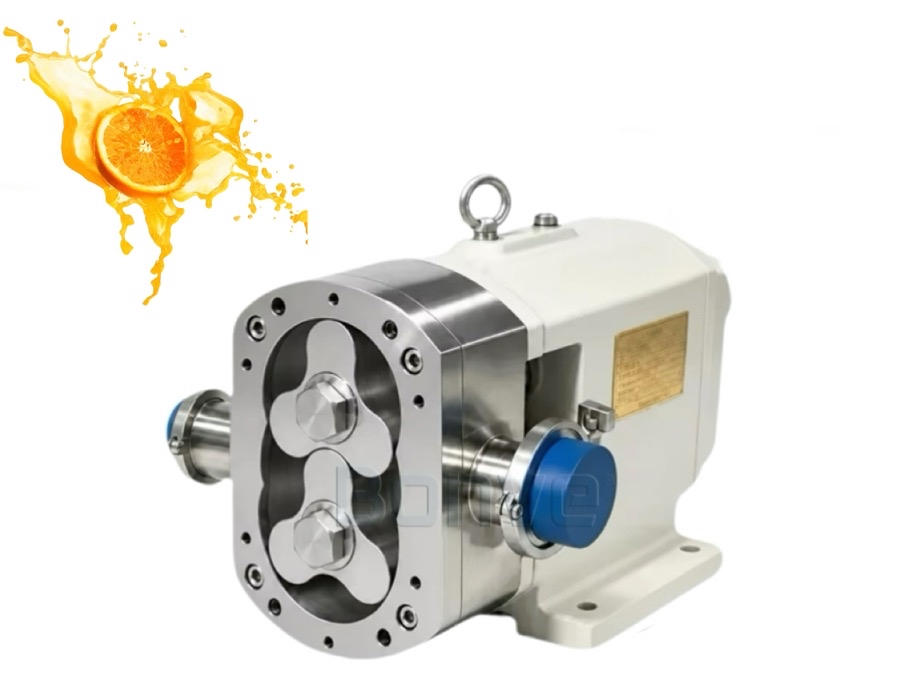

Bomba de Transferência de Suco de Grau Alimentício
O transporte de suco envolve o gerenciamento de um fluido não newtoniano sensível ao cisalhamento e carregado de partículas, que apresenta desafios únicos que as linhas de produção devem superar para preservar a textura original da polpa, o valor nutricional e a qualidade consistente do produto.
Desafios na Indústria de Transporte de Suco
Manuseio de Meios Carregados de Partículas: Sucos com polpa e concentrados de frutas contêm sólidos macios de fruta. O sistema de bombeamento deve transferir os materiais suavemente para evitar o esmagamento da polpa, o que poderia causar degradação do produto e bloqueios na tubulação.
-
Preservação Nutricional Sensível ao Cisalhamento: Forças mecânicas excessivas de cisalhamento degradam vitaminas, destroem o aroma natural da fruta e prejudicam a textura da polpa, resultando em perda irreversível de sabor e valor nutricional no suco acabado.
-
-
Adaptação a uma Ampla Faixa de Viscosidade: As linhas de produção frequentemente alternam entre suco fresco de baixa viscosidade e concentrado de fruta altamente viscoso. As bombas precisam manter desempenho estável em diferentes condições de viscosidade sem flutuação de fluxo.
-
-
Requisitos Rigorosos de Higiene Sanitária: O meio de suco açucarado é suscetível à reprodução microbiana. Os equipamentos devem permitir ciclos completos de CIP / SIP para limpeza interna completa e esterilização, a fim de cumprir os padrões internacionais de grau alimentício.
-
-
Controle de Geração de Espuma: A agitação intensa durante o bombeamento introduz espuma indesejada. O excesso de espuma afetará a precisão do enchimento, provocará oxidação e reduzirá a vida útil dos produtos de suco.
Projeto Direcionado para o Processamento de Suco
Os engenheiros da Bonve desenvolveram um conjunto de recursos especificamente para neutralizar os pontos críticos do transporte de suco, garantindo desempenho de longo prazo e preservação da qualidade do produto.
-
Geometria do Rotor Suave de Baixo Cisalhamento: As bombas de lóbulos rotativos Bonve adotam perfis de rotor otimizados para fornecer transferência suave e de baixo cisalhamento. Elas evitam esmagar a polpa da fruta, minimizam a geração de espuma e protegem o aroma natural, as vitaminas e a textura original dos meios de suco.
-
-
Projeto da Câmara da Bomba com Grande Passagem: Caminhos de fluxo ampliados permitem que partículas macias intactas de fruta e polpa passem suavemente sem bloqueios, sendo adequados para processamento de sucos com polpa e concentrados de fruta com alto teor de sólidos.
-
-
Construção Sanitária Completa CIP / SIP: A bomba é construída com peças em contato com o fluido de aço inoxidável 316L polido e sem espaços. Ela suporta ciclos completos de limpeza no local e esterilização no local, eliminando resíduos de suco rico em açúcar e reduzindo riscos microbianos.
-
-
Compatibilidade com Ampla Faixa de Viscosidade: As bombas Bonve mantêm uma saída de fluxo estável e consistente em viscosidades amplamente variadas, processando desde sucos frescos finos até concentrados de fruta densos sem flutuação de fluxo.
-
-
Caminho de Fluido Otimizado Antiespuma: A estrutura interna de fluxo simplificada reduz a agitação intensa do fluido durante a operação, controlando efetivamente a formação de espuma e ajudando a garantir precisão de enchimento e maior vida útil do suco.
-
-
Por Que Escolher Bombas de Lóbulos Rotativos Bonve para Suco?
Intercambiável
1.Rotores intercambiáveis, uma bomba para múltiplas finalidades.
2.Vedação direcionada para aplicações específicas, garantindo vazamento zero.
Manutenção fácil
1.Estrutura compacta, fácil montagem e desmontagem.
2.Manutenção no local, fácil limpeza. Compatível com CIP e SIP.
3.Poucas peças de desgaste, baixa manutenção.
Longa vida útil
1.Todas as peças principais são processadas por CNC, fabricação de alta precisão.
2.Não há contato entre os rotores, os rotores e a câmara da bomba.
3.Seis rolamentos com disposição separada, alto equilíbrio.
4.O anel de vedação ajustável prolonga a vida útil do eixo.
5.Ajuste síncrono da chave do eixo, sem problema de colisão do rotor.
A Bonve tem uma vantagem sobre as bombas de lóbulos que nenhuma outra empresa pode igualar.
1.Rotor:O erro dos rotores processados por CNC é extremamente pequeno. O rotor exclusivo veda perfeitamente a entrada e a saída da bomba. O grau de vácuo da bomba chega a -0,095MPA. O material e o tipo do rotor podem ser selecionados de acordo com as características do produto bombeado.
2.Eixo:O eixo de transmissão é processado por centro de usinagem CNC, apresentando alta precisão, alta resistência à flexão e forte resistência ao desgaste.
3.Cavidade da bomba:A cavidade da bomba é vedada por uma tampa da bomba que pode ser aberta rapidamente, permitindo uma manutenção rápida da bomba. O corpo da bomba é processado por usinagem CNC.
4.Engrenagens:Engrenagens síncronas de alta precisão e alto padrão têm bom engrenamento, transmissão suave, baixo ruído e excelente capacidade de carga.
5.Selo mecânico:O material e o tipo de vedação são selecionados de acordo com as características do produto bombeado, garantindo ausência de vazamentos, ausência de poluição e uma produção mais ecológica.
6.Rolamentos:Seis rolamentos dispostos separadamente aumentam a concentricidade da operação da bomba, melhoram a capacidade de carga do eixo e tornam o funcionamento da bomba mais estável, aumentando assim a vida útil do eixo e do selo mecânico.
7.Caixa de engrenagens:A caixa de engrenagens é processada por CNC, com alta precisão, alta concentricidade e forte versatilidade.
8.Fuso:Usamos estrias entre os rolamentos e o fuso, tornando a bomba menos propensa a deslizar. As estrias de alta precisão fazem a bomba funcionar com mais suavidade, e a vida útil é muito maior que a de produtos similares.
Mais aplicações
Além das aplicações de transferência de chocolate, as bombas de lóbulos de aço inoxidável Bonve são amplamente utilizadas nas indústrias alimentícia, de laticínios, confeitaria, bebidas e vinhos. Os meios de transferência típicos incluem: leite condensado, queijo, maionese, iogurte, mel, xarope, sacarose, ketchup, pasta de tomate, manteiga, suco concentrado, geleia, sorvete, pasta de levedura, pasta de carne, gelatina, condimentos, proteína de soja, diversas bebidas e vinho.
Princípio de funcionamento
Bombas de lóbulos Bonvebasicamente consistem em dois rotores de lóbulos, que giram sincronizadamente acionados por um par de engrenagens síncronas na caixa de engrenagens. Os rotores são acionados pelo eixo principal e pelo eixo secundário para girar em uma direção reversa sincronizada, alterando a capacidade da bomba, criando alto vácuo e pressão de descarga, formando assim um bombeamento eficiente. É mantida uma folga entre os rotores e entre a carcaça da bomba, sem atrito, longa vida útil, sem danos e sem reação física ou química aos produtos bombeados.
Diagrama do rotor de duas asas
Diagrama dos rotores de três lóbulos
Principais peças da bomba completa
As bombas completas Bonve são geralmente compostas por bomba de eixo nu, acoplamento e sua proteção, motorredutor e placa de base. Com o seu pedido, é fornecida a bomba de eixo nu ou a bomba completa.
Estrutura da Bomba de Eixo Nu
Com base na direção da porta, temos a bomba com porta horizontal e porta vertical para atender à instalação no seu local.
Detalhes da Estrutura
Tipos de Bombas Completas
Parâmetros Técnicos
|
Modelo |
Desloca -mento |
RPM |
Vazão |
Pressão de descarga |
Potência |
Vácuo |
Tamanho da porta |
Máx. viscosidade |
|
|
(L/r) |
(r/min) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(mm) |
(cp) |
|
25BV12-05 |
0.06 |
10-1000 |
0-0.5 |
0-1.2 |
0.37-1.1 |
-0.080 |
25 |
1,500,000 |
|
40BV12-2 |
0.15 |
10-1000 |
0-2 |
0-1.2 |
0.75-2.2 |
-0.080 |
40 |
1,500,000 |
|
50BV12-5 |
0.32 |
10-800 |
0-5 |
0-1.2 |
1.5-4 |
-0.085 |
50 |
1,500,000 |
|
65BV12-10 |
0.65 |
10-600 |
0-10 |
0-1.2 |
2.2-7.5 |
-0.085 |
65 |
1,500,000 |
|
80BV12-20 |
1.74 |
10-500 |
0-20 |
0-1.2 |
4-15 |
-0.095 |
80 |
1,500,000 |
|
90BV12-30 |
2.60 |
10-500 |
0-30 |
0-1.2 |
5.5-22 |
-0.095 |
100 |
1,500,000 |
|
100BV12-40 |
3.65 |
10-500 |
0-40 |
0-1.2 |
7.5-30 |
-0.095 |
100 |
1,500,000 |
|
125BV12-50 |
4.60 |
10-500 |
0-50 |
0-1.2 |
7.5-37 |
-0.095 |
125 |
1,500,000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1.2 |
11-45 |
-0.095 |
150 |
1,500,000 |
|
150BV12-80 |
7.63 |
10-500 |
0-80 |
0-1.2 |
11-55 |
-0.095 |
150 |
1,500,000 |
|
200BV12-120 |
11.56 |
10-400 |
0-120 |
0-1.2 |
15-75 |
-0.095 |
200 |
1,500,000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1.2 |
18.5-90 |
-0.095 |
250 |
1,500,000 |
|
300BV12-200 |
20.80 |
10-300 |
0-200 |
0-1.2 |
22-110 |
-0.095 |
300 |
1,500,000 |
|
350BV12-300 |
32.60 |
10-250 |
0-300 |
0-1.2 |
45-160 |
-0.095 |
350 |
1,500,000 |
|
400BV12-400 |
50.40 |
10-250 |
0-400 |
0-1.2 |
55-200 |
-0.095 |
400 |
1,500,000 |
Nota:
1. Meio testado: água.
2. A velocidade, a vazão, a potência elétrica e a pressão serão verificadas de acordo com as diferentes propriedades do produto.
Diretrizes de seleção
|
Sua indústria |
|
||
|
Sobre o meio da bomba |
Nome: |
||
|
Densidade (g/m³): |
|||
|
Viscosidade (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de PH: |
|||
|
Teor de sólidos (%): |
|||
|
Tamanho dos sólidos (mm): |
|||
|
Lado de sucção |
Pressão: Positiva ( ) bar; Negativa ( ) bar |
Altura (m): |
|
|
Comprimento do tubo de sucção (m): |
Diâmetro (mm): |
||
|
Curvas (unid.): |
Peça em T (unid.): |
Válvulas (unid.): |
|
|
Lado de descarga |
Pressão (Mpa): |
||
|
Comprimento vertical do tubo de descarga (m): Comprimento total do tubo de descarga (m): |
Diâmetro (mm): |
||
|
Curvas (unid.): |
Peça em T (unid.): |
Válvulas (unid.): |
|
|
Vazão necessária (L/H) |
Vazão de operação: |
Vazão máxima: |
|
|
Material da bomba necessário |
SS304 ( ) SS316 ( ) SS316L ( ) Aço inoxidável duplex ( ) |
||
|
Motor necessário |
Fase: Monofásica ( ) Trifásica ( ) |
Tensão (V): |
Frequência (Hz): |
|
Grau de proteção IP: |
Eficiência energética: |
Antiexplosivo: |
|
|
Tipo de instalação |
Fixo ( ) |
Móvel ( ) |
Fixo com pés de ajuste ( ) |
|
Outros |
|
||
8 etapas para o seu guia de seleção da bomba Bonve
1. Nome do seu produto
2. Viscosidade do produto na bomba, na linha e em repouso
3. Existem sólidos presentes? Se sim, quais são e qual a porcentagem de concentração?
4. Gravidade específica
5. Capacidade necessária
6. Temperatura de bombeamento
7. Pressão de descarga ou esquema do sistema de tubulação
8. Pressão de sucção ou esquema do sistema de tubulação
Sobre nós
BONVE é um fabricante chinês líder em BOMBAS DE LÓBULOS ROTATIVOS e MISTURADORES HOMOGENEIZADORES. Fornecendo aos seus clientes soluções personalizadas de bombeamento e mistura e resolvendo seus problemas durante a produção.
As bombas e misturadores Bonve são amplamente utilizados em alimentos, laticínios, bebidas, produtos químicos, celulose e papel, sabões e detergentes, produtos farmacêuticos, pesticidas, revestimentos etc. Até 2024, a Bonve atendeu mais de 8.000 clientes em diversos setores e mais de 100.000 bombas em operação em todo o mundo.
Repetidamente, empresas especificam as bombas Bonve como o equipamento "padrão" para seus processos de fabricação. Estamos ansiosos para ser seu parceiro.
Certificado
Os certificados ISO9001, ISO14001 e ISO45001 da Bonve garantem consistência de qualidade, confiabilidade de conformidade, responsabilidade ambiental e eficiência operacional, proporcionando parcerias confiáveis e sustentáveis para nossos clientes.
Com os certificados CE e FDA, as bombas Bonve são reconhecidas globalmente. Esses certificados abrem portas para grandes mercados e são uma prova da excelência das nossas bombas para você.
Como os clientes avaliam a bomba de lóbulos Bonve
Comentário sobre o acabamento da superfície das bombas
Trabalhamos com um revendedor na indústria alimentícia e eles estão muito satisfeitos com o acabamento superficial liso da bomba de lóbulos Bonve e com o preço.
Se sua equipe está lidando com problemas semelhantes — sejam materiais inferiores, acabamentos inconsistentes ou equipamentos fora de conformidade — vamos nos conectar. Estamos aqui para oferecer a mesma tranquilidade e desempenho às suas operações.
Feedback sobre a estrutura interna e o funcionamento da bomba de lóbulos Bonve
Trabalhamos com empresas da indústria química e elas estão satisfeitas com o funcionamento silencioso e suave da nossa bomba. Se você deseja se livrar desses problemas de uso das suas bombas existentes, estamos prontos para fornecer a mesma solução de alto valor.
Perguntas frequentes
1. Política de garantia
Padrão: 15 meses a partir da data de fabricação.
Serviço: Peças de reposição gratuitas em até 3 dias úteis para problemas de qualidade não causados por pessoas.
Garantia estendida: Disponível mediante solicitação (por exemplo, para projetos).
2. Orientação de operação
Fornecido com manual completo em inglês (instalação, operação) e arquivos de treinamento (manutenção, solução de problemas).
Suporte técnico remoto disponível se necessário.
3. Organização de envio
Parceria com transportadoras confiáveis; suporte para transporte marítimo (padrão) ou aéreo.
Compartilhe seu porto/aeroporto mais próximo para cotações CIF (custo + seguro + frete).
4. Termos de Pagamento
TT (Transferência Telegráfica) ou LC (Carta de Crédito).
5. Prazo de Entrega
Bombas sem eixo: 7 dias úteis (padrão).
Bombas completas com motor: 20 dias úteis (padrão).
6. Embalagem
Caixas de compensado sólido livres de fumigação.
7. Confirmação das Especificações do Pedido Prévio
Enviamos um formulário de especificações (taxa de fluxo, altura manométrica, etc.) para confirmação; desenhos técnicos/fotos disponíveis se necessário.
8. Suporte Pós-Garantia
Peças pagas (preços preferenciais, entrega em 3-5 dias úteis).
Assistência técnica paga no local/remota; planos personalizados de manutenção anual para clientes de longo prazo.
9. Soluções Personalizadas
Suportado: ajuste de material (aço inoxidável/ferro fundido), parâmetros (taxa de fluxo/altura manométrica) ou design (vertical/móvel).
Prazo de entrega: 20-30 dias úteis (varia conforme a complexidade); atualizações de progresso fornecidas.
