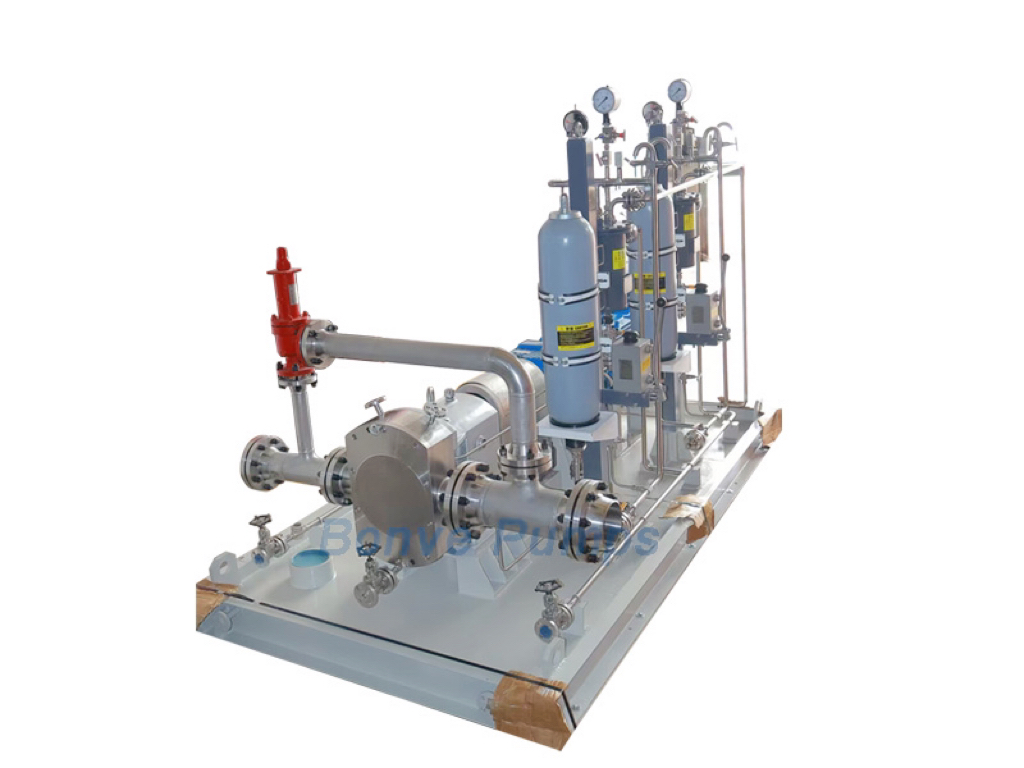

Bomba de lóbulo rotativa Bonve com sistema de termossifão
Ao transferir fluidos tóxicos, inflamáveis, explosivos ou corrosivos, uma empresa petrolífera deve minimizar o risco de acidentes no local causados por potenciais falhas no selo mecânico. De acordo com a API 676, as bombas de lóbulos rotativos são, portanto, equipadas com selos mecânicos duplos e um sistema de termossifão em conformidade com a API 682 (PLAN53A, PLAN53B ou PLAN54). Um fluido de barreira pressurizado, mantido pelo acumulador no sistema de termossifão, impede que o fluido escape para a atmosfera. O fluido de barreira resfria e lubrifica as faces do selo; o calor gerado pelo selo é removido em um trocador de calor externo refrigerado a água ou a ar. Esse arranjo melhora significativamente o ambiente operacional do selo mecânico, aumenta sua confiabilidade, prolonga sua vida útil e garante uma operação contínua e eficiente da bomba.
A instrumentação instalada no sistema de termossifão — incluindo transmissores de pressão, transmissores de temperatura, manômetros e termômetros — fornece aos operadores dados em tempo real para inspeções de rotina. Caso o selo mecânico duplo comece a falhar, a pressão do acumulador cairá. Assim que a pressão decrescente atingir o ponto de ajuste de alarme baixo do transmissor de pressão, o transmissor envia um sinal de alarme ao DCS, permitindo que os operadores desliguem a bomba imediatamente para inspeção e manutenção.

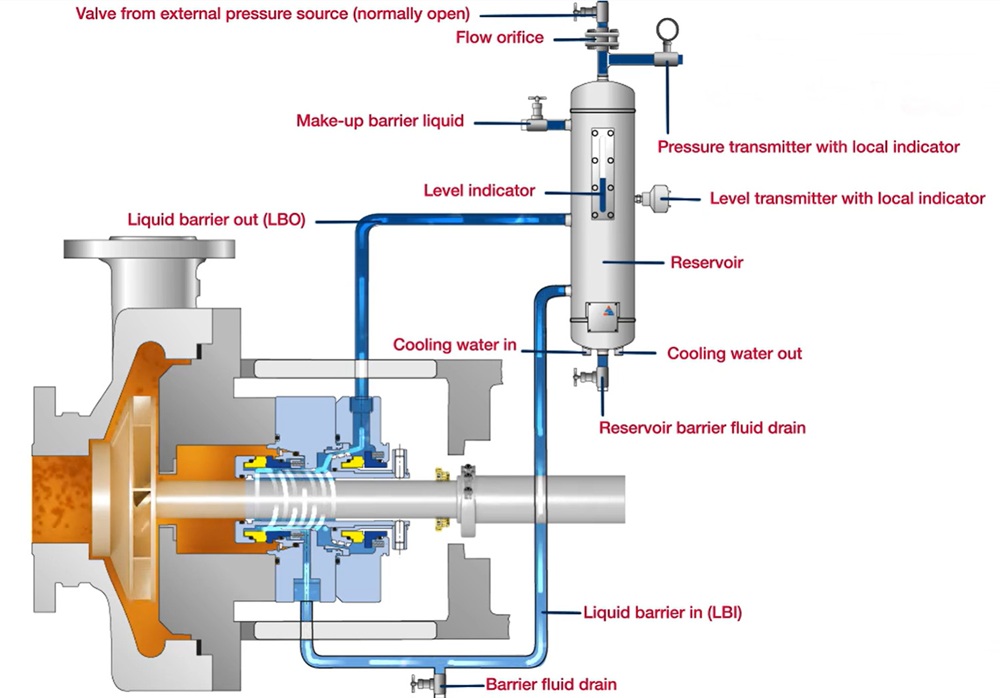

API 682 -PLAN53A PID

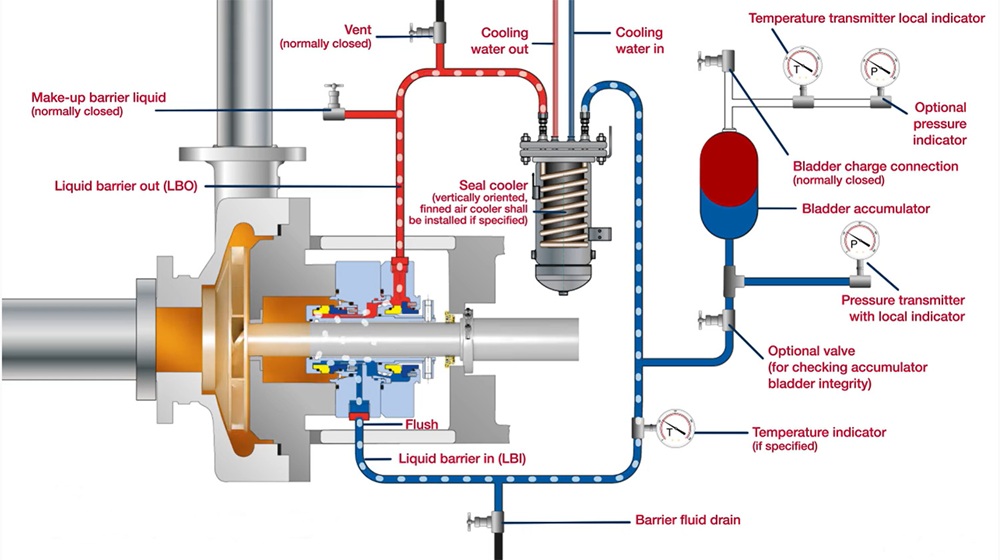

API 682 -PLAN53B PID
Válvula de segurança de pressão externa
Proteção contra sobrepressão. Impede que a bomba e a tubulação a jusante excedam a pressão de projeto caso a linha de descarga fique bloqueada ou obstruída.
Design de bandeja coletora
1. Mantém líquidos tóxicos, inflamáveis ou corrosivos longe do patim e das passarelas, reduzindo riscos de incêndio, explosão e saúde, além de simplificar a descontaminação.
2. Permite a drenagem controlada do líquido coletado para um dreno fechado ou recipiente de recuperação para descarte seguro ou reciclagem, mantendo uma instalação limpa e em conformidade.
Confiabilidade de vedação
1. Selos mecânicos duplos (SiC/SiC ou TC/TC) com elastômeros FFKM garantem vazamento zero sob pressão de 1,2 MPa.
2. A sincronização patenteada da chave do eixo evita a colisão do rotor durante partidas instantâneas.
Material em contato com o meio
1.
Aço inoxidável 304, 316, 316L
2. Aço inoxidável duplex 2205, 2507
Transferência típica de mídia:
Hidrocarbonetos leves, propilenoglicol, metanol, etanol, oxazolidinona, éter isopropílico, n-pentano, solvente DBP, benzeno, tolueno, xileno, águas residuais químicas carregadas de ácido/álcali, cloro líquido, anilina, solução de sulfeto de hidrogênio, efluentes contendo enxofre, ácido sulfúrico concentrado, ácido nítrico concentrado, ácido fluorídrico, solução de hidróxido de sódio e muitos outros.
Bombas de lóbulo Bonve Consiste basicamente em dois rotores de lóbulos, que giram sincronizadamente, acionados por um par de engrenagens síncronas na caixa de engrenagens. Os rotores são acionados pelo eixo principal e pelo eixo secundário para girar em sentido reverso sincronizado, o que altera a capacidade da bomba, gera alto vácuo e pressão de descarga, proporcionando um bombeamento eficiente. A folga entre os rotores e a carcaça da bomba é mantida, sem atrito, longa vida útil, sem danos e sem reações físicas e químicas aos produtos bombeados.
· Diagrama do rotor bi-asa
·
· Diagrama de rotores trilobulares
·
Principais partes da bomba completa
As bombas completas da Bonve geralmente são compostas por bomba de eixo simples, acoplamento e sua proteção, motorredutor e placa de base. Com o seu pedido, você receberá uma bomba de eixo simples ou uma bomba completa.
Estrutura da bomba de eixo descoberto
Detalhes da estrutura
A Bonve tem uma vantagem sobre a bomba de lóbulo que nenhuma outra empresa consegue igualar.
1.
Rotor
O erro dos rotores processados por CNC é extremamente pequeno. O rotor exclusivo veda perfeitamente a entrada e a saída da bomba. O grau de vácuo da bomba é de até -0,095 MPa. O material e o tipo do rotor podem ser selecionados de acordo com as características do produto bombeado.
2.
Haste
:O eixo de transmissão é processado pelo centro de usinagem CNC, que
h
possui características de alta precisão, alta resistência à flexão e forte resistência ao desgaste.
3.
Cavidade da bomba
: A cavidade da bomba é vedada por uma tampa de abertura rápida, permitindo uma manutenção rápida da bomba. O corpo da bomba é usinado em CNC.
em
g.
4.
Engrenagens
Engrenagens síncronas de alta precisão e alto padrão têm bom engrenamento, transmissão suave, baixo ruído e excelente capacidade de carga.
5.
Selo mecânico
: O material e o tipo de vedação são selecionados de acordo com a característica do produto bombeado, para garantir vazamento zero, nenhuma poluição e uma produção mais ambiental.
6.
Rolamentos
: Seis rolamentos dispostos em um arranjo separado aumentam a concentricidade da operação da bomba, aumentam a capacidade de suporte do eixo e tornam o funcionamento da bomba mais estável, aumentando assim a vida útil do eixo e do selo mecânico.
7.
Caixa de engrenagens
:A caixa de engrenagens é processada por CNC, com alta precisão,
eu
alta concentricidade e forte versatilidade.
8.
Fuso
:Utilizamos estrias nos rolamentos e no eixo, o que reduz a probabilidade de a bomba escorregar. A estria de alta precisão faz com que a bomba funcione com mais suavidade, e a vida útil é muito maior do que a de outras bombas similares.
Tipos de bombas completas
Parâmetros técnicos
|
Modelo |
Deslocar -mento |
RPM |
Fluxo |
Dis. Pré. |
Poder |
Vácuo |
Tamanho da porta |
Máx. viscosidade |
|
|
(E/D) |
(rpm) |
(m³/h) |
(Mpa) |
(kW) |
(Mpa) |
(milímetros) |
(cp) |
|
25BV12-05 |
0,06 |
10-1000 |
0-0,5 |
0-1,2 |
0,37-1,1 |
-0,080 |
25 |
1.500.000 |
|
40BV12-2 |
0,15 |
10-1000 |
0-2 |
0-1,2 |
0,75-2,2 |
-0,080 |
40 |
1.500.000 |
|
50BV12-5 |
0,32 |
10-800 |
0-5 |
0-1,2 |
1,5-4 |
-0,085 |
50 |
1.500.000 |
|
65BV12-10 |
0,65 |
10-600 |
0-10 |
0-1,2 |
2,2-7,5 |
-0,085 |
65 |
1.500.000 |
|
80BV12-20 |
1,74 |
10-500 |
0-20 |
0-1,2 |
4-15 |
-0,095 |
80 |
1.500.000 |
|
90BV12-30 |
2,60 |
10-500 |
0-30 |
0-1,2 |
5,5-22 |
-0,095 |
100 |
1.500.000 |
|
100BV12-40 |
3,65 |
10-500 |
0-40 |
0-1,2 |
7,5-30 |
-0,095 |
100 |
1.500.000 |
|
125BV12-50 |
4,60 |
10-500 |
0-50 |
0-1,2 |
7,5-37 |
-0,095 |
125 |
1.500.000 |
|
140BV12-70 |
6.10 |
10-500 |
0-70 |
0-1,2 |
11-45 |
-0,095 |
150 |
1.500.000 |
|
150BV12-80 |
7,63 |
10-500 |
0-80 |
0-1,2 |
11-55 |
-0,095 |
150 |
1.500.000 |
|
200BV12-120 |
11,56 |
10-400 |
0-120 |
0-1,2 |
15-75 |
-0,095 |
200 |
1.500.000 |
|
250BV12-150 |
14.22 |
10-400 |
0-150 |
0-1,2 |
18,5-90 |
-0,095 |
250 |
1.500.000 |
|
300BV12-200 |
20,80 |
10-300 |
0-200 |
0-1,2 |
22-110 |
-0,095 |
300 |
1.500.000 |
|
350BV12-300 |
32,60 |
10-250 |
0-300 |
0-1,2 |
45-160 |
-0,095 |
350 |
1.500.000 |
|
400BV12-400 |
50,40 |
10-250 |
0-400 |
0-1,2 |
55-200 |
-0,095 |
400 |
1.500.000 |
Observação:
1. Meio testado: água. A densidade, a viscosidade e a temperatura do líquido são essenciais para a escolha da bomba.
2. Velocidade, vazão, potência elétrica e pressão serão variadas de acordo com diferentes propriedades do líquido.
3. O tamanho da porta pode ser alterado conforme necessário.
Diretrizes de seleção
|
Sua indústria |
|
||
|
Sobre o meio de bombeamento |
Nome: |
||
|
Densidade (g/m³): |
|||
|
Viscosidade (mPa.s): |
|||
|
Temperatura (℃): |
|||
|
Valor de pH: |
|||
|
Conteúdo sólido (%): |
|||
|
Tamanho sólido (mm): |
|||
|
Lado de sucção |
Pressão: Positiva ( ) bar; Negativa ( ) bar |
Quão alto (m): |
|
|
Comprimento do tubo de sucção (m): |
Diâmetro (mm): |
||
|
Curvas (Pcs): |
Peça em T (Pçs): |
Válvulas (Pçs): |
|
|
Lado de descarga |
Pressão (Mpa): |
||
|
Comprimento do tubo de entrega vertical (m): Comprimento total do tubo de entrega (m): |
Diâmetro (mm): |
||
|
Curvas (Pcs): |
Peça em T (Pçs): |
Válvulas (Pçs): |
|
|
Taxa de fluxo necessária (L/H) |
Fluxo operacional: |
Fluxo máx.: |
|
|
Material da bomba necessário |
SS304 ( ) SS316 ( ) SS316L ( ) Aço inoxidável duplex ( ) |
||
|
Motor necessário |
Fase: Única ( ) Três ( ) |
Voltagem (V): |
Frequência (Hz): |
|
Grau de IP: |
Eficiência energética: |
Anti-explosivo: |
|
|
Tipo de instalação |
Fixo ( ) |
Móvel ( ) |
% |
