Bonve bombas de lóbulo industriais de aço inoxidávelsão populares nas indústrias químicas porque eles oferecem alta eficiência, confiabilidade, resistência à corrosão e características de fácil manutenção. as bombas de lóbulo podem lidar com lamas, pastas e uma variedade de líquidos. Se molhado, eles oferta auto-escorvamento desempenho. uma ação de bombeamento suave minimiza a degradação do produto. Eles também oferecem fluxos reversíveis contínuos e intermitentes e podem operar a seco por breves períodos de tempo. o fluxo também é relativamente independente das mudanças na pressão do processo, de modo que a saída é relativamente constante e contínua.
formulários
indústria química ácidos , adesivos , detergentes , produtos hortícolas , tintas , petroquímica , soluções fotográficas , plásticos / resinas , tintas de impressão , solventes indústria de celulose e papel tintas , látex , amido cozido , pigmentos de revestimento , Anti-espuma agentes , CMC , polímeros , pasta de amido , especialidades químicas , emulsões , resinas , auxiliares de retenção , agente de dimensionamento , agente floculante , Seco / úmido agente de força ,amaciante agente / amaciante indústria de sabão e detergentes Máquina de lavar louça Líquido, Dodecil benzeno Sulfônico ácido , condicionador de tecido, ácido graxo, soda cáustica, sabonete puro, sódio Lauril sulfato de éter, surfactante (AES, LAS, AOS, K12 ), shampoo de banho, creme para a pele, shampoo, detergente líquido, creme dental, condicionador de cabelo, loção corporal indústria de tratamento de resíduos Lodo primário, lodo digerido , Lodo de húmus, Esgoto bruto, Resíduos de matadouro, Resíduos de aves, outros resíduos industriais
princípios de trabalho
O a rotação uniforme do par de rotores cria um vácuo no lado de escorva da bomba, que pode ser definido pela direção de rotação do drive. Este vácuo atrai o líquido para a bomba câmara. Com rotação posterior, o meio bombeado é transportado através da parede da bomba para a pressão área. até seis cargas da câmara são deslocadas com cada unidade rotação– dependendo do tipo de rotor. Quando o rotor está parado, a bomba fecha quase completamente.
diagrama da estrutura da bomba
bomba características técnicas
- Deslocamento: deslocamento positivo, o deslocamento é proporcional à velocidade. Máx. a capacidade é até 300m3 / h.
- descarga pressão: upto 1.2Mpa.
- aspiração capacidade: bombas móveis podem ser usadas para bombear meio enlatado, com vácuo de admissão de 0,08 Mpa.
- trabalho eficiência: upto 90 %
- médiuns especiais para manusear: alta viscosidade até 1,5 milhões cps, médiuns de alto teor de sólidos até 60 %, médiuns sensíveis.
- funcionamento reversível permitido: sucção direta, descarga reversa pode ser realizada com bomba's estrutura simétrica, transporte reversível direção.
- seco em execução: com Bonve's projeto especial em selo mecânico, funcionamento a seco pode ser realizado.
- Manutenção: estrutura compacta, pouca ocupação de espaço, sem necessidade de mover sistemas de tubos quando manter.
- Resistente ao desgaste: todas as peças de contato são feitas de aço inoxidável. quase nenhuma peça de desgaste.
- baixo cisalhamento: baixa velocidade de trabalho, intervalo é mantido entre os rotores e entre o rotor e o corpo da bomba, sem atrito, longa vida.
- Substituição: substituir as bombas de parafuso, bombas de engrenagem, bomba centrífuga, bomba de diafragma, etc.
- baixo custo: alta eficiência de trabalho, baixo consumo, ambientalmente correto, baixa manutenção, longa vida.
bomba motriz

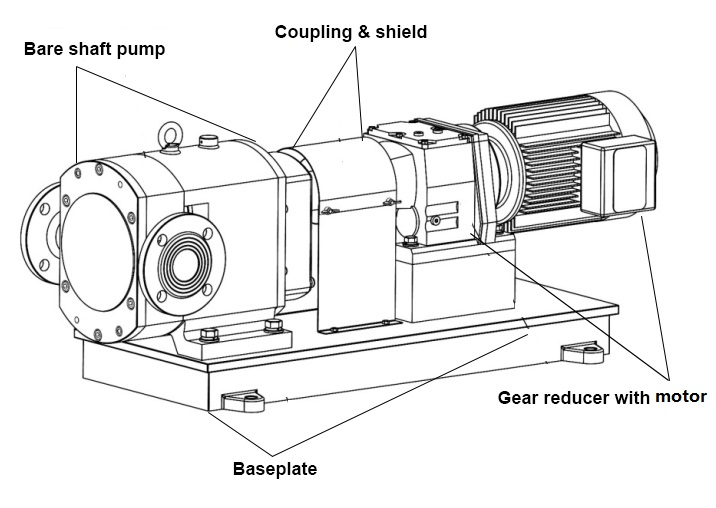

BONVE bombas de lóbulo pode ser fornecido com eixo nu (sem acionamento) ou montado em uma placa de base com drive. Para a unidade, redutor de engrenagem com motor é comumente usado desde bombas de lóbulo geralmente operam em velocidades baixas a médias, ou seja, 40 a 600 rev / min. O motor redutor é acoplado diretamente ao eixo de acionamento da bomba via um acoplamento flexível. Pls consulte a estrutura. Para velocidade de trabalho da bomba, pode ser fixa ou regulada conforme seu solicitação
Quando o fluxo exato não é crítico, uma unidade de velocidade fixa geralmente é usada.
velocidade variável
Para Para lidar com as mudanças nas condições de serviço ou com uma série de tarefas diferentes, pode ser necessário usar um inversor de velocidade ou conversor de frequência para obter as velocidades de trabalho corretas da bomba. O o conversor de frequência permite que o operador altere a frequência do motor elétrico, alterando assim a velocidade da bomba e controlando o fluxo.
tipos de bomba
parâmetros técnicos da bomba
modelo | deslocamento | rpm | NormalFlow | Dis.Pre. | poder | porta tamanho (mm) | |
(L / r) | (r / min) | (M³ / h) | (Mpa) | (kW) | Stand. | ampliado | |
25BV12-05 | 0,06 | 10-1000 | 0-0,5 | 0-1,2 | 0,37-1,1 | 15 | 25 |
40BV12-2 | 0,15 | 10-1000 | 0-2 | 0-1,2 | 0,75-2,2 | 25 | 40 |
50BV12-5 | 0,32 | 10-800 | 0-5 | 0-1,2 | 1.5-4 | 40 | 50 |
65BV12-10 | 0,65 | 10-600 | 0-10 | 0-1,2 | 2,2-7,5 | 50 | 65 |
80BV12-20 | 1,74 | 10-500 | 0-20 | 0-1,2 | 4-15 | 65 | 80 |
90BV12-30 | 2,60 | 10-500 | 0-30 | 0-1,2 | 5,5-22 | 80 | 100 |
100BV12-40 | 3,65 | 10-500 | 0-40 | 0-1,2 | 7,5-30 | 80 | 100 |
125BV12-50 | 4,60 | 10-500 | 0-50 | 0-1,2 | 7,5-37 | 100 | 125 |
140BV12-70 | 6,10 | 10-500 | 0-70 | 0-1,2 | 11-45 | 125 | 150 |
150BV12-80 | 7,63 | 10-500 | 0-80 | 0-1,2 | 11-55 | 125 | 150 |
200BV12-120 | 11,56 | 10-400 | 0-120 | 0-1,2 | 15-75 | 150 | 200 |
250BV12-150 | 14,22 | 10-400 | 0-150 | 0-1,2 | 18,5-90 | 150 | 250 |
300BV12-200 | 20,80 | 10-300 | 0-200 | 0-1,2 | 22-110 | 200 | 300 |
350BV12-300 | 32,60 | 10-250 | 0-300 | 0-1,2 | 45-160 | 300 | 350 |
400BV12-350 | 50,40 | 10-250 | 0-350 | 0-1,2 | 55-200 | 350 | 400 |
Nota:
1. testado médio: água. Seu liquid's densidade, viscosidade e temperatura são necessárias para fornecer quando escolha a bomba.
2. Velocidade, vazão, energia elétrica e pressão serão variáveis de acordo com as diferentes propriedades do líquido.
3. o tamanho da porta pode ser alterado conforme necessário.
diretriz de seleção de bomba
informação líquida |
Seu indústria: __________ líquido nome: ___________ |
Recursos: Sanitário [ ] Corrosivo [ ] Venenoso [ ] |
Viscosidade: _______ cp Densidade: _______ Temperatura: _____ ℃ valor ph : ________ |
sólido conteúdo: _______ Máx. tamanho da partícula: _______ |
usando condição |
Capacidade: Máx. obrigatório __________ L / H trabalhando necessário __________ L / H |
descarga pressão: Máx. necessário __________ Mpa trabalhando necessário __________ Mpa |
sucção pressão: Máx. necessário __________ Mpa trabalhando necessário ____________ Mpa |
cabeça de entrega necessário: ____________ Vácuo: ________ Mpa |
camisa de aquecimento necessário: sim [ ] não. [ ] aquecimento temp.: _____ ℃ |
líquido entrada / saída direção: Horizontal [ ] vertical [ ] |
tubo tamanho: Entrada ___________ Tomada ____________ |
tipo de conexão necessário: flange [ ] tópico [ ] braçadeira [ ] |
instalação tipo: corrigido [ ] móvel [ ] |
operacional status: contínuo [ ] interrupção [ ] |
contato com líquido material: SS304 [ ] 316 [ ] 316L [ ] Outros ________ |
especial solicitação _____________________________________ |
pedido qty. |
